Разница в толщине колец

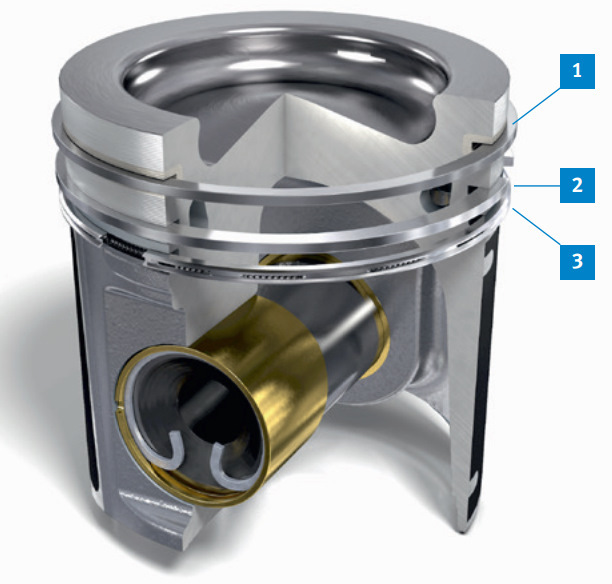

Разница в толщине (высоте) поршневых колец в пределах одного поршня на моторах Toyota 1HD обусловлена разными функциями колец :
Эволюция и модернизация поколений двигателя:
Точные размеры (толщина) колец по поколениям 1HD
Диаметр цилиндра у всех моторов серии одинаковый — 94.0 мм (в стандарте STD). Однако толщина колец (высота канавки поршня) существенно отличается в зависимости от модификации двигателя:
1. Моторы 1HD-T (1990–1995 гг.) и 1HZ / ранние 1HD-FT
2.Моторы 1HD-FT (1995–1998 гг.) и 1HD-FTE (1998–2007 гг.)
Начиная с 24-клапанных моторов и версий с электронным впрыском (HDJ100 / HDJ79), второе кольцо стало значительно тоньше:
Важное предостережение при ремонте
Категорически нельзя покупать кольца, ориентируясь только на название серии «1HD».
Если вы по ошибке приобретете комплект от 1HD-FTE (2.0 / 1.5 / 4.0 мм) для старых поршней 1HD-T (где канавки 2.0 / 2.0 / 4.0 мм), то второе кольцо получит огромный недопустимый вертикальный люфт в 0.5 мм. Оно моментально разобьет канавку в алюминии, что приведет к заклиниванию, поломке кольца и задирам на стенках цилиндра.
❗Всегда подбирайте детали строго по VIN / Frame коду автомобиля, чтобы исключить путаницу между версиями на 12 и 24 клапана.
Разница в форме колец.
Между 1-м (верхним) и 2-м (средним) компрессионными кольцами на моторах серии Toyota 1HD (как и на большинстве современных дизелей) разница в форме колоссальная. Они имеют принципиально разное сечение, так как выполняют совершенно разные задачи в цилиндре.
1-е, верхнее, компрессионное кольцо - трапециевидное (Keystone), работает в условиях экстремальных температур (до 300°C) и колоссального давления газов.
2-е, нижнее, компрессионное кольцо - скребковое / минутное (taper face / napier) работает в более «прохладных» условиях, и его главная задача — не столько держать давление газов, сколько управлять масляной пленкой.
Сравнительная таблица:
Разница в толщине (высоте) поршневых колец в пределах одного поршня на моторах Toyota 1HD обусловлена разными функциями колец :
- верхнее компрессионное кольцо всегда массивнее, так как оно удерживает основное давление газов и испытывает экстремальные температурные нагрузки.
- второе кольцо тоньше, оно лишь доуплотняет газы и соскребает остатки масла.
- маслосъемное кольцо — самое толстое, поскольку имеет сложную коробчатую конструкцию с пружинным расширителем внутри.
Эволюция и модернизация поколений двигателя:
- по мере ужесточения экологических норм и роста мощности (от 1HD-T к 1HD-FTE) инженеры Toyota уменьшали толщину второго компрессионного кольца для снижения сил трения и повышения КПД мотора.
Точные размеры (толщина) колец по поколениям 1HD
Диаметр цилиндра у всех моторов серии одинаковый — 94.0 мм (в стандарте STD). Однако толщина колец (высота канавки поршня) существенно отличается в зависимости от модификации двигателя:
1. Моторы 1HD-T (1990–1995 гг.) и 1HZ / ранние 1HD-FT
- верхнее (1-е) компрессионное: 2.0 мм (имеет форму «полутрапеции» / ½K).
- второе (2-е) компрессионное: 2.0 мм (прямоугольное сечение).
- маслосъемное: 4.0 мм.
2.Моторы 1HD-FT (1995–1998 гг.) и 1HD-FTE (1998–2007 гг.)
Начиная с 24-клапанных моторов и версий с электронным впрыском (HDJ100 / HDJ79), второе кольцо стало значительно тоньше:
- верхнее (1-е) компрессионное: 2.0 мм (форма «трапеция» / кейнстон).
- второе (2-е) компрессионное: 1.5 мм (за счет уменьшения толщины снижено гидродинамическое сопротивление).
- маслосъемное: 4.0 мм.
Важное предостережение при ремонте
Категорически нельзя покупать кольца, ориентируясь только на название серии «1HD».
Если вы по ошибке приобретете комплект от 1HD-FTE (2.0 / 1.5 / 4.0 мм) для старых поршней 1HD-T (где канавки 2.0 / 2.0 / 4.0 мм), то второе кольцо получит огромный недопустимый вертикальный люфт в 0.5 мм. Оно моментально разобьет канавку в алюминии, что приведет к заклиниванию, поломке кольца и задирам на стенках цилиндра.
❗Всегда подбирайте детали строго по VIN / Frame коду автомобиля, чтобы исключить путаницу между версиями на 12 и 24 клапана.
Разница в форме колец.
Между 1-м (верхним) и 2-м (средним) компрессионными кольцами на моторах серии Toyota 1HD (как и на большинстве современных дизелей) разница в форме колоссальная. Они имеют принципиально разное сечение, так как выполняют совершенно разные задачи в цилиндре.
1-е, верхнее, компрессионное кольцо - трапециевидное (Keystone), работает в условиях экстремальных температур (до 300°C) и колоссального давления газов.
- Форма: двусторонняя трапеция (сужается от наружного края к внутреннему).
- Защита от закоксовывания: При сгорании солярки образуется сажа. Если бы кольцо было прямоугольным, нагар быстро заклинил бы его в поршневой канавке. Из-за трапециевидной формы кольцо при каждом ходе поршня вверх и вниз слегка смещается внутрь и наружу канавки («дышит»). Это микродвижение постоянно самоочищает канавку и не дает саже намертво запечься.
- Газовый клин: Давление газов из камеры сгорания заходит в зазор над кольцом и за счет скошенных граней еще сильнее прижимает кольцо к стенке цилиндра, обеспечивая идеальную герметичность в момент вспышки.
2-е, нижнее, компрессионное кольцо - скребковое / минутное (taper face / napier) работает в более «прохладных» условиях, и его главная задача — не столько держать давление газов, сколько управлять масляной пленкой.
- Форма: коническая (минутная) форма наружной грани с подрезом (ступенькой) на нижней кромке (тип Napier). Внешняя сторона кольца скошена наружу буквально на доли градуса — верхний край тоньше, нижний толще.
- Эффект скребка: При движении поршня вниз острая нижняя кромка кольца работает как скребок (дворник на лобовом стекле). Она эффективно соскабливает излишки масла со стенок цилиндра, помогая нижнему маслосъемному кольцу.
- Эффект аквапланирования: При движении поршня вверх кольцо за счет своего конусного скоса плавно скользит по масляному клину, не сдирая масло вверх в камеру сгорания.
- Удержание остаточных газов: Тот небольшой объем газов, который прорвался через 1-е кольцо, давит на 2-е кольцо. Форма кольца заставляет его плотно прижиматься к нижнему торцу канавки поршня, создавая второй рубеж обороны.
Сравнительная таблица:
Критически важно при сборке 1HD
- Не перепутать верх/низ: 2-е кольцо имеет строго определенное направление установки. На его верхней плоскости всегда выбита метка (например, «Т», «1R» или «2R»). Метка обязана смотреть вверх, к ровной голове поршня. Если поставить его «вверх ногами», кольцо начнет работать как насос — закачивать масло со стенок цилиндра прямиком в камеру сгорания, и мотор получит жуткий масляный аппетит и сизый дым.
- 1-е кольцо (трапеция) из-за своей формы физически не встанет в прямоугольный паз 2-го кольца, а 2-е кольцо будет болтаться в трапециевидном пазу 1-го.
